机械单键RGB雾化器方案-DLT8P60SC-杰力科创

一、基本组成

一个机械按键 6个RGB， 一个雾化器；

二、产品功能

上电RGB红-蓝-绿跑一圈后熄灭

1、短按开关雾化和切换雾化模式：长喷（定时6小时）-间歇喷（喷3S停3S，定时12小时）-关机；

2、长按开关灯光和切换灯光模式：跑马灯-炫彩灯-定色-关灯；长按和短按相互独立；

3、无水检测：开喷雾无水时，RGB中的红灯闪烁三次；（0.5s闪0.5s灭）后关机；

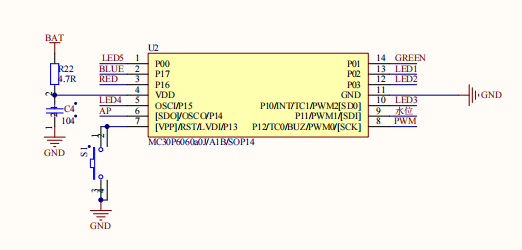

三、产品电路图
