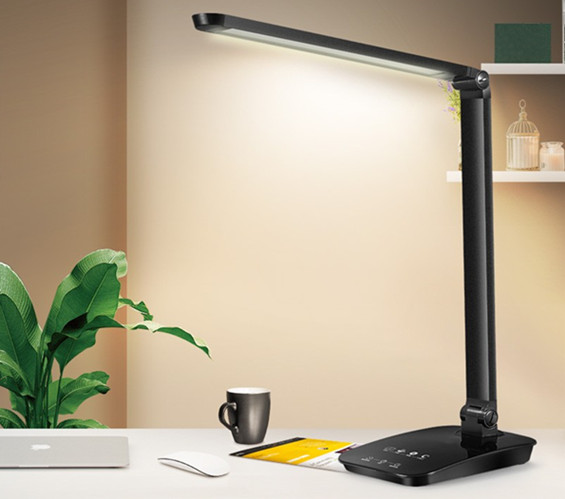

七键带护眼台灯方案


七个触摸键(一个开关、MODE键五个色温、L1--L5五个亮度),两路输出,七个指示灯



一、产品简介


OFF/ON键:短触开关机

MODE键:短按切换色温

L1键、L2键、L3键、L4键、L5键 短按调节对应的亮度


二、产品功能


1、上电进入待机状态,指示灯和黄白灯不亮

2、OFF/ON键:短触开关机,开机默认色温MODE1 亮度3档

3、MODE键:短按由:黄灯--黄白灯--黄白灯--黄白灯--白灯,再次从1--2--3--4--5循环

4、L1键、L2键、L3键、L4键、L5键:五档调亮度,占空比在15.4%--99%之间

5、指示灯:七个按键带有独立档位指示灯,有触摸时对应指示灯亮

6、色温切换时亮度保持,带非掉电记忆功能,开机时恢复上次关机时的工作状态(色温、亮度)

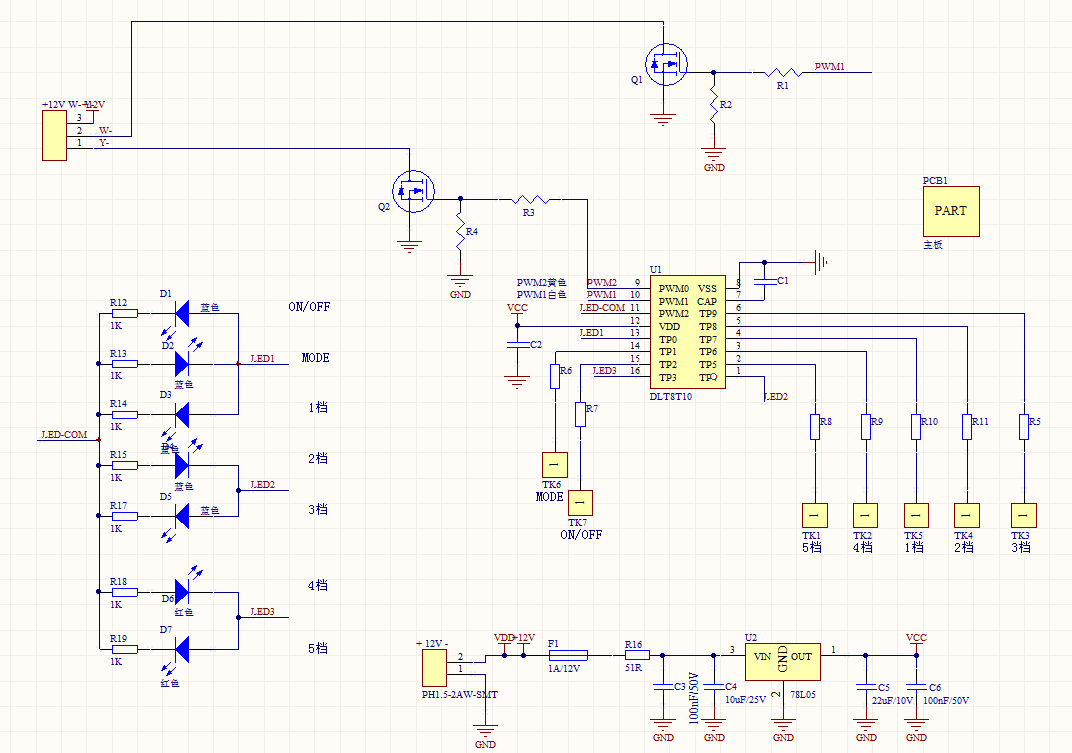

三、产品原理图


七键带护眼台灯



原理图分析



LED灯模块、触摸芯片



四、案列应用


此案列采用护眼方案,亮度档位可随意调节,后期会考虑升级为红外对管方案

更多制定可联系杰力科创相关业务人员
