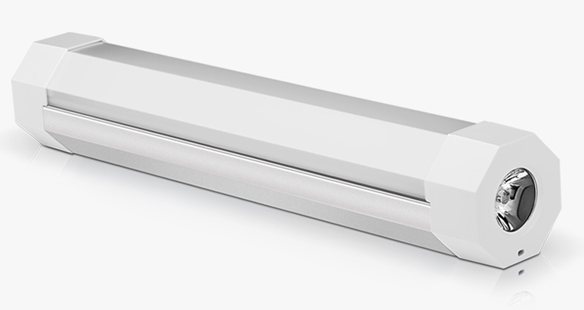

机械单键调光应急灯

一个机械按键，一路灯输出

一、产品简介

短按开关灯和切换状态1--4

二、产品功能

1、上电开机后2脚、4脚、6脚、5脚为低电平，短按切换状态1--4，不带记忆功能

   长按大于2S，2脚输出10秒的高电平，10秒后，2脚变为低电平

2、当检测到7脚电平大于0.5V时，无论其他输出口状态如何，5脚，6脚，4脚都为低电平。

   此时检测3脚电平状态：

   a.当3脚短按一次，5脚由低电平变为高电平。

   b.当3脚短按二次，5脚由高电平变为低电平，循环

3、当检测到7脚电平小于等于0.5V时，无论各输出口状态如何，5脚，6脚，4脚都为低电平。

   此时检测3脚电平状态：

   a.当3脚短按一次，4脚由低电平变为高电平，同时6脚由状态1变为状态2。

   b.当3脚短按二次，4脚依然保持高电平，同时6脚由状态2变为状态3。

   c.当3脚短按三次，4脚依然保持高电平，同时6脚由状态3变为状态4。

   d.当3脚短按四次，4脚由高电平变为低电平，同时6脚由状态4变为状态1,循环

   状态1：低电平。状态2：占空比为100%，

   状态3：占空比为55%、频率20KHz。状态4：占空比为32%、频率20KHz

4、所有输出口是低电平后，进入休眠状态，当3脚接收到低电平唤醒

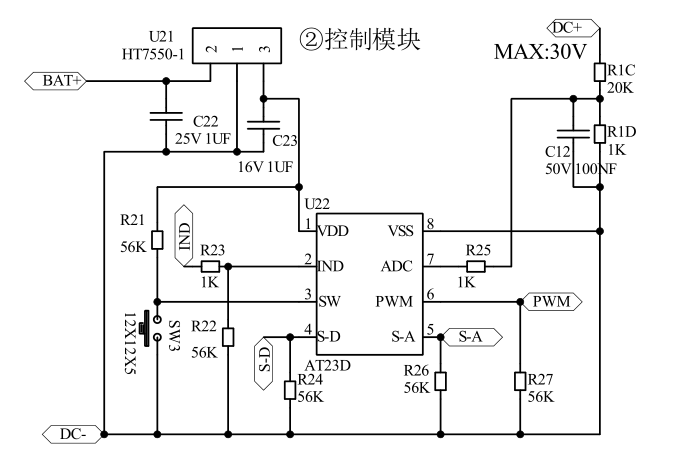

三、产品原理图

原理图分析

电池电压模块+单片机+PWM模块

四、案例分析
