机械单键分档带RGB手持风扇

基本组成:一个机械按键,一个手持风扇,两个充电指示灯,四组RGB


一、产品简介

短按开关风扇和切换风扇档位,长按切换灯光模式


二、产品功能

机械按键短按、长按

1、短按切换风扇档位:低关机;

2、长按切换灯光模式:第一次长按黄色对角跑马4,白色跑马1

第二次长按绿色对角跑马4,白色跑马1次;

第三次长按红色对角跑马4,白色跑马1 ,如此循环。

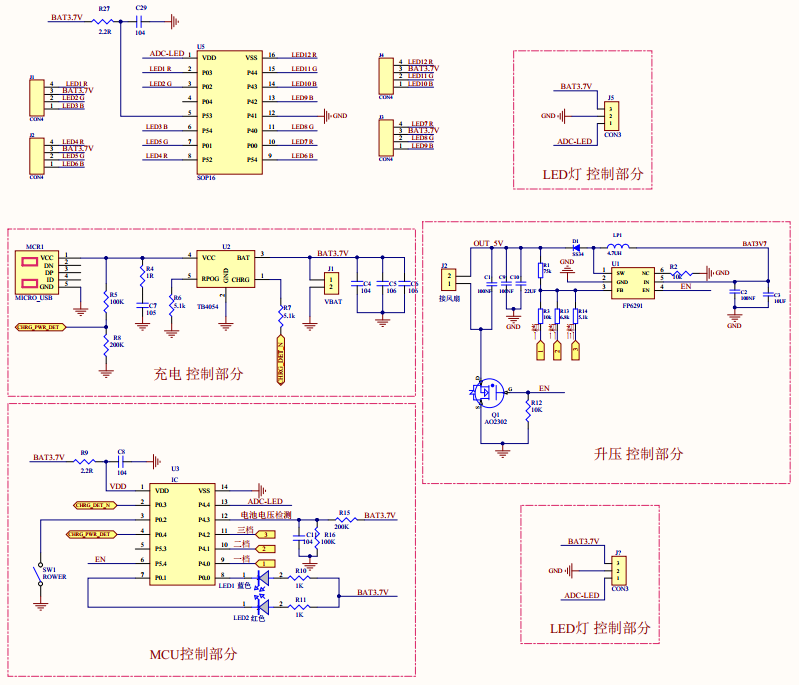

三、产品原理图


机械单键分档带RGB手持风扇


原理图分析

MCU控制模块、充电控制模块、升压控制模块、LED灯控制模块


四、案例应用

项目采用升压方案,


可增加RGB氛围灯


更多定制可咨询杰力科创相关业务人员
