一、产品简介

童锁键开锁后,可触摸“模式键”或“单双键”或“自动键”,选择三种风扇工作状态。


二、产品功能


1、童锁键:上电“童锁”指示灯1HZ闪烁,长按1S,指示灯灭;解除童锁之后,其它按键操作才有作用;长按1S又开启童锁键,童锁指示灯闪烁。

2、自动键:进入不定时工作状态,对应指示灯亮;

工作状态下,短按此键可以开关风扇。

3、模式键:对应四个工作区间,24H循环,分模式1 模式2 模式3 模式4,选择对应的模式,模式指示灯亮。

4、单双键:2个风扇左右各交替工作10分钟,对应指示灯亮。A风扇亮,双色灯一个灯亮;B风扇亮,双色灯另外一个灯亮;

工作状态下,短按此键可以开关风扇。

5、电路板上有时间显示,也可以通过按键去调节时间。

6、加晶振,按键里面的指示灯是触摸指示灯,有触摸指示灯亮。

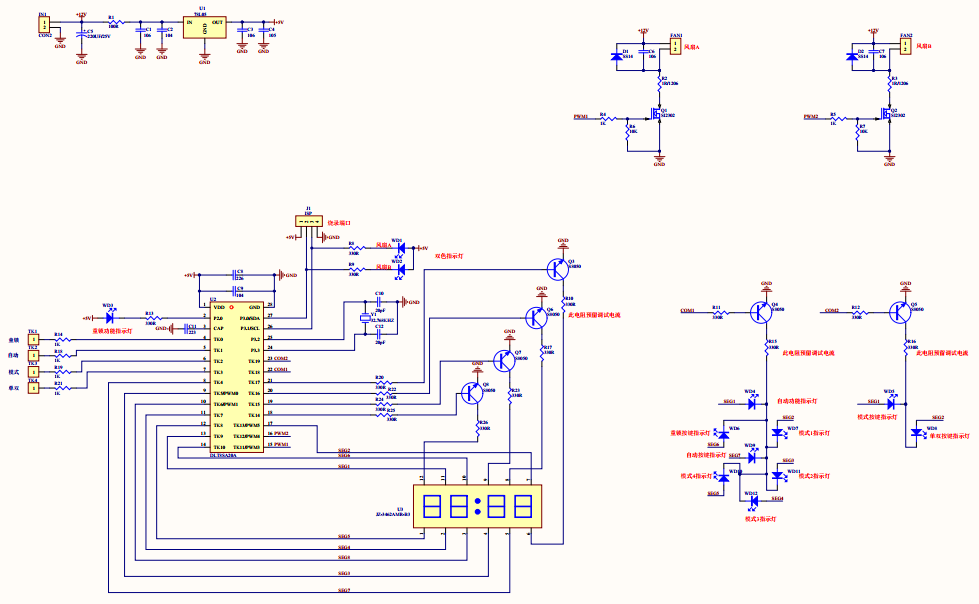

三、产品原理图

带时间显示风扇

原理图分析

风扇驱动电路模块、数码显示电路模块、模式驱动电路模块


四、案例应用

应用场地可应用于室内或室外、其他公共场所,风扇可以有效缓解热度,并感受到风的凉爽
