两键调光带除雾带时钟温度显示智能化妆镜灯

项目简介:

  两个触摸按键(调光&调节键,祛雾键),四个指示灯(一个按键对应一个蓝色待机指示灯和一个白色工作指示灯)

 一个四位共阴数码管(交替显示温度和时间)、两路LED灯条、一路祛雾,一个10K热敏电阻

   产品对应3mm的亚克力材质的背光板+5MM厚的镜子


(一)功能描述:

       1>时钟调节:

      灯条不开的情况下,长按调光&调节键,进入时钟调节模式

      数码管时位闪烁,长按或短按调光&调节键可调节时位

      3S内不操作,自动跳转到分钟位闪烁,长按或短按调光&调节键可调节分钟位

      3S内不操作,时钟设定完毕,数码管交替显示当前温度和时间

      2>灯光调节:

      短按调光&调节键,开关镜子灯及切换色温,白光-暖光-混合光-关机,带非掉电记忆

  长按调光&调节键,无极调亮度,色温切换亮度保持

  3>祛雾键:

  短按祛雾键:开关祛雾功能;

  祛雾没开启,按键对应的蓝色指示灯亮;祛雾开启后,按键对应的白色指示灯亮

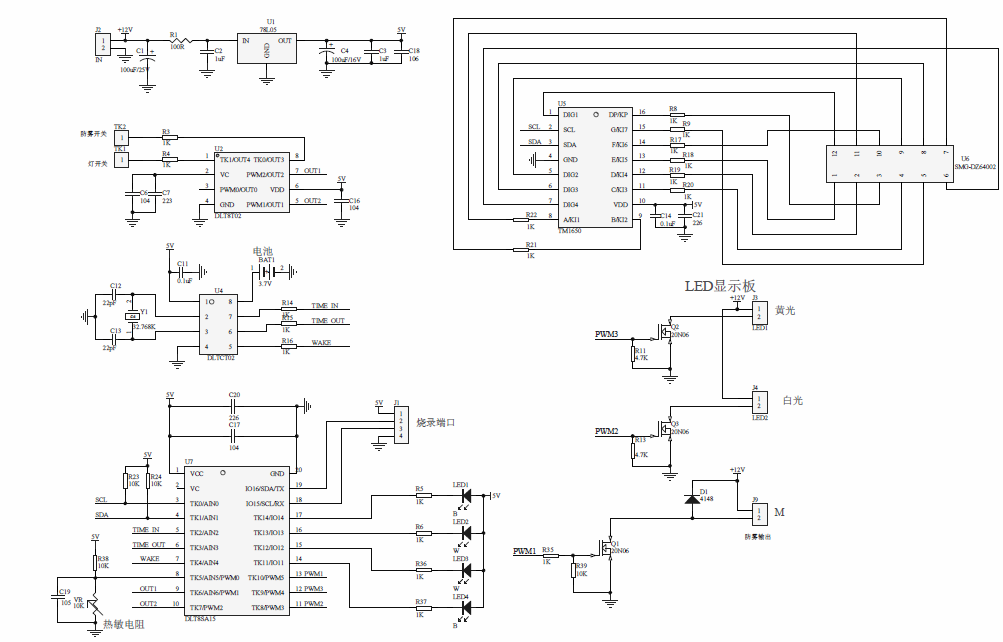

(二)原理图设计:

两键调光带除雾带时钟温度显示智能化妆镜灯


原理图模块解析:降压电路+时钟模块+数码管驱动显示模块+触摸芯片+LED驱动电路+祛雾电路

本方案采用杰力科创DLT8T02触摸芯片和DLT8SA15芯片做核心控制

DLT8T02特色的镜子灯触摸程序,能快速响应不同厚度镜子的触摸

DLT8SA15作为特色带AD的FLASH芯片,对热敏电阻AD检测,获取实时温度数据;

  与时钟芯片通讯,并驱动时钟显示数码管,在外部电源没有的情况下,也能后台进行时钟,再次插电时间不用进行二次调节;

  12位的PWM驱动,保证调光的顺滑与良好的客户体验。


(三)应用扩展

案例为一个升级版镜子灯,后续可将数码管替换为LCD液晶,增加客户体验感,外围添增人体感应,祛雾定时等更加贴心功能。

更多制定可联系杰力科创相关业务人员


触摸镜子灯LCD案例,后续将更新
