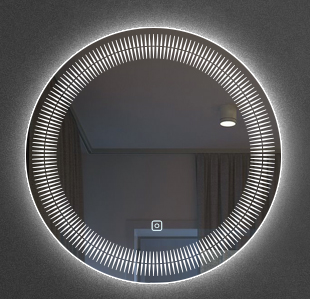

单键无极调光镜子LED灯案例

产品简介:

一个触摸按键   一路LED灯输出  两个指示灯

产品功能简介:开灯或关灯缓冲、短按开关灯,长按无极调光

产品有2mm的背光板+5mm的镜子作为触摸介质


(一)功能描述:

1ON/OFF

   短按开关灯、初始开机默认亮度为50%,带不掉电记忆功能

   长按无极调光,由5%--100%

   开关机带渐变

2、指示灯:上电和灯条亮时指示灯一直常亮,不需要触摸芯片控制

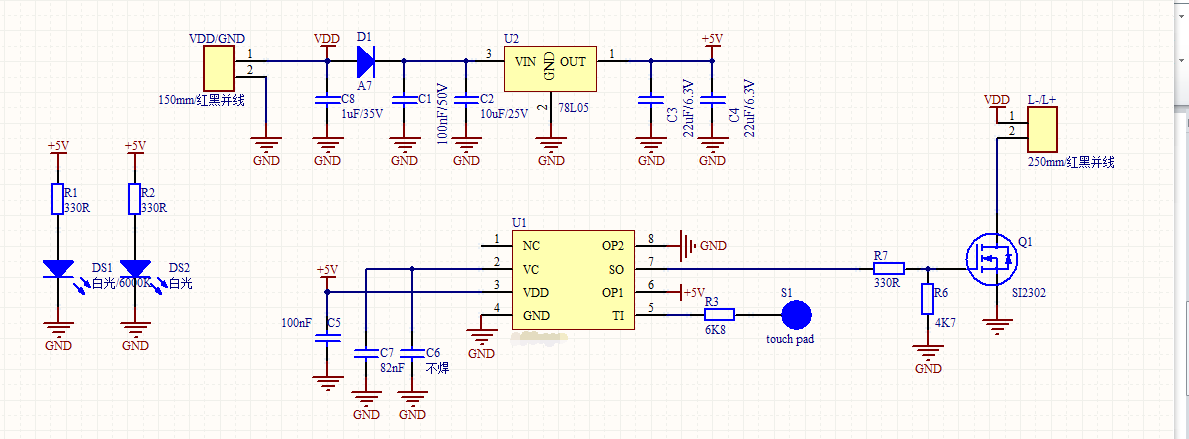

(二)原理图:

单键无极调光镜子LED灯案例

原理图模块解说:稳压电路+触摸芯片+LED灯驱动电路+导光板指示灯

本方案运用的触摸IC是杰力科创的DLT8T02,该芯片有专门的镜子灯触摸程序模块,在镜子灯上的表现优异

触摸度电容可根据实际镜子及导光板厚度来进行调节,灵活通用


(三)案例扩展

针对市面上的智能镜子灯,可以在此案例的基础上,增加数码管或液晶显示、蓝牙音响、WIFI模块,添增除雾功能、调光调色等功能。


更多定制可联系杰力科创相关业务人员
