机械十三键密码锁

产品功能简介:

十三个密码锁按键(0-9数字键 电源键 * 密码确认键)

四个指示灯(一个充电指示灯,三个状态提醒指示灯)

一个电磁阀(用于开关锁)

按电源键,输入4个号码解锁,密码正确开启电磁阀,可以重新设置密码


(一)功能描述:

1、打开步骤:

按开机键红绿黄LED灯同时闪一次,按4位数密码即可打开笔盒(初始密码为0000

1>30S内无动作,密码锁进入待机,需重新按开机键启动

2>输入数字时,黄灯跟随按键闪4次,需在5S内操作完毕,超过5S或密码输入错误,红灯闪烁提醒

3>密码输入正确则绿灯亮3S,需在3S内打开笔盒,若在3S内不开笔盒,则锁自动关闭

2、修改密码:

1>修改密码需输入初始密码0000,需让笔盒处于打开状态

2>先按一下开机键,再长按“*”键2S,红绿LED灯同时闪两下,表示进入修改密码模式,若无反应,需按下开机键激活,再长按“*”键,直到红绿LED灯同时闪

3>输入4位新密码操作成功后红绿LED常亮,3S内按一确认键,红绿LED灯灭,表示新密码设置成功,超过3S没按确认键,红灯闪一下则表示修改失败

4>整个修改需在8S内操作完毕,超过8S8S内未输入4位密码,红灯闪一次,则需要再次长按“*”键2S再次进入修改密码模式,确认键只有在此时有效,其它时候按没有反应

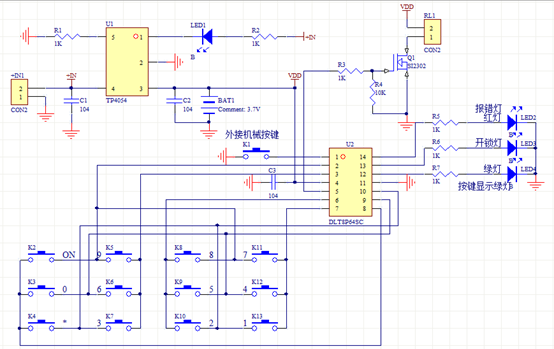

(二)原理图设计

机械十三键密码锁设计方案

原理图模块解说:充电管理模块+按键扫描组合模块+单片机+电磁阀驱动模块

本方案采用杰力科创SOP14单片机DLT8P64SC进行设计,扫描方式的按键处理更加节省芯片IO口,简化电路设计;电磁阀采用MOS管驱动,也可根据实际电流需求使用三极管。


(三)案例应用

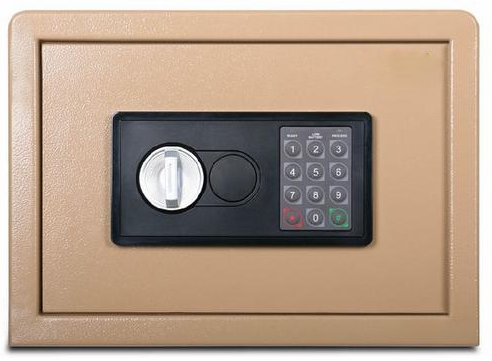

应用可作为保险箱,密码锁,智能门禁系统,共享充电宝的设计雏形

个人定制方案设计可联系杰力科创相关业务人员


触摸芯片版本密码锁案例将后续更新
