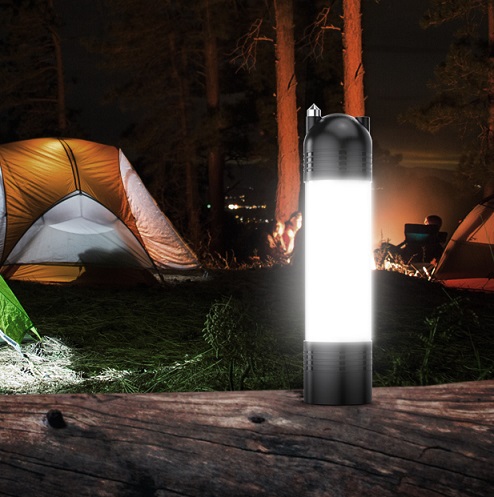

单键触摸手持露营灯方案

单键触摸手持露营灯方案


功能需求:

  • 供电方式:内置单节18650电池(3.7V/1800mAH)供电;

  • 一个轻触按键,一个充电指示灯,一个外部电源指示灯;

  • 外接USB 5V电源适配器给18650电池充电。在电池充电过程中红色指示灯常亮,电池充满电后红色指示灯灭,绿色指示灯常亮。断开外接电源适配器后,绿色指示灯即灭。

  •  轻触按键操作说明:

    -开机:在关机状态下第一次短按轻触按键则开机,照明灯亮,亮度最大;

    -户外闪灯(SOS)功能:第二次短按轻触按键切换到户外闪灯(SOS)状态;

    -调亮度:在照明灯状态下(非闪灯),长按轻触按键将亮度调大,再次长按轻触按键则亮度调小,如此反复循环;

    -关机:第三次短按轻触按键则关机;

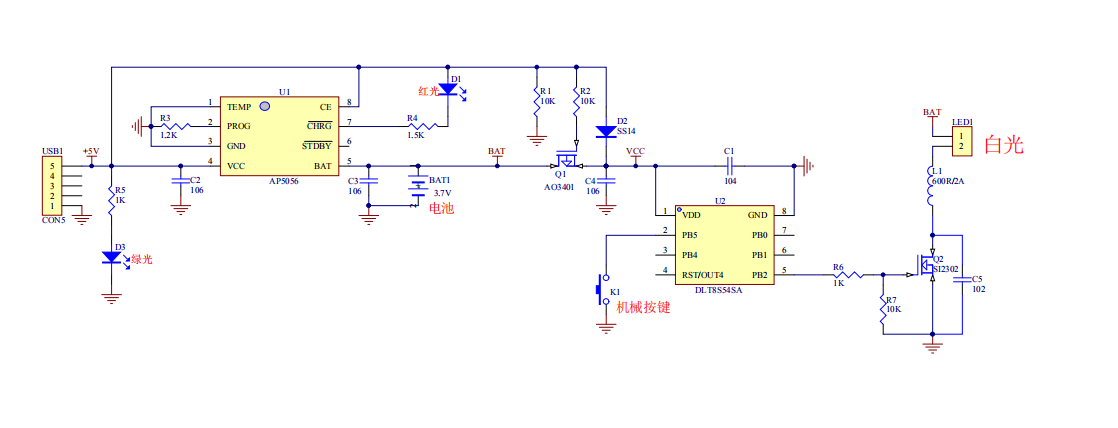

电路原理图:

    杰力科创主控方案选用DLT8S54SA-SOP8,14 位宽指令,8 位宽数据,8 级堆栈;内部RC振荡,可选8MHZ、4MHZ、1MHZ、455KHZ工作频率。5个10位的PWM输出。控制板原理图如下:
