机械单键带定时加湿器方案

一个机械按键

一个指示灯

一个雾化片108KHZ

一个电压检测

一、产品简介

短按开关机和切换模式，短按一次A连续加湿，短按二次B加湿5秒停5秒，短按三次关机

二、产品功能

1、上电加湿器不工作，短按开关机和切换模式，开机后切换至A或B模式，并定时6H后关机

  短按两种模式切换：A模式连续加湿--B模式加湿5秒，暂停5秒又回到加湿5秒暂停5秒--关机，循环

2、如果定时6H过程中切换按键，定时重新计时

3、不带记忆功能

4、指示灯：上电指示灯不亮，工作时指示灯亮

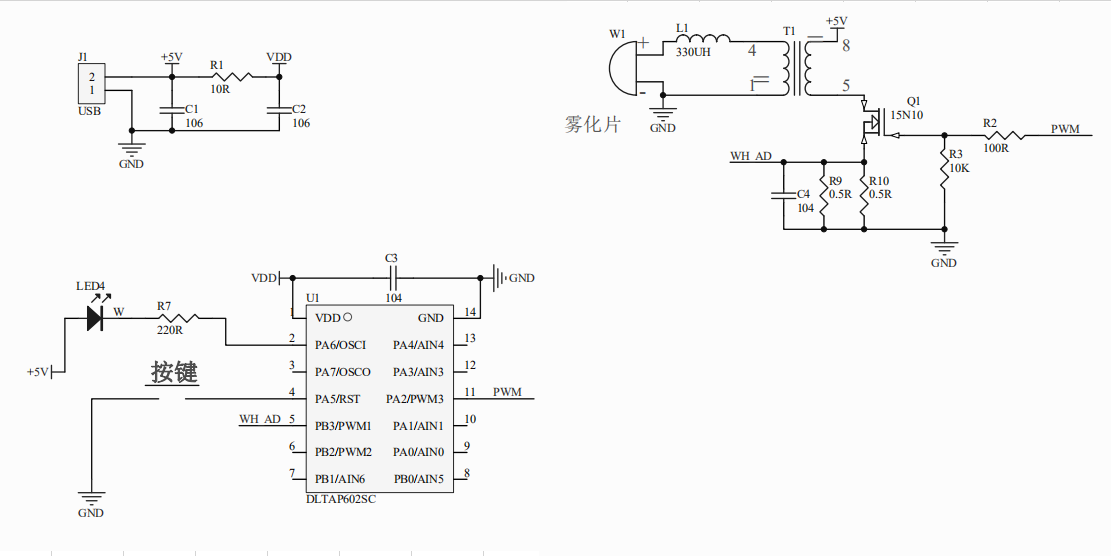

三、产品原理图

原理图分析

雾化片模块+单片机+电压检测模块

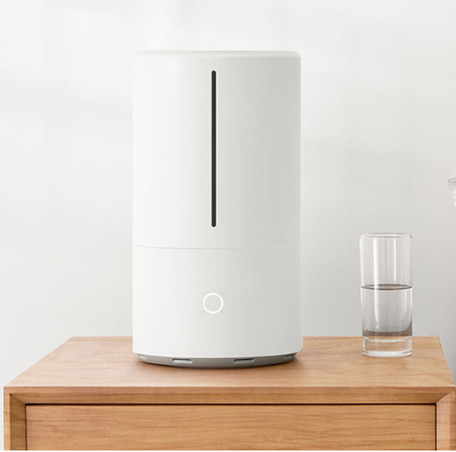

四、案例应用

方案采用的是加湿器工作6H自动关机，防止加湿器出现无水时还处于工作状态
