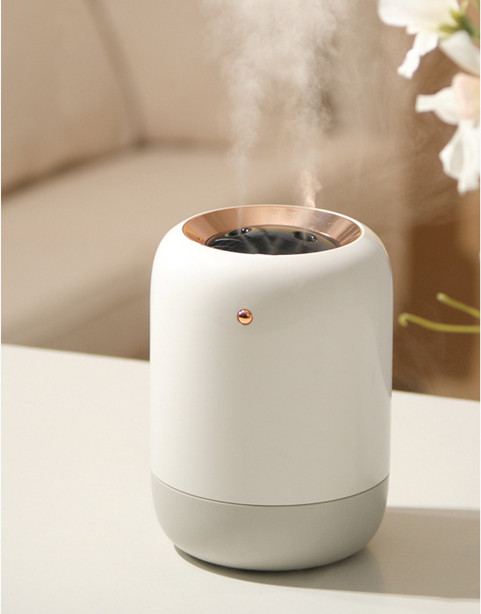

机械单键双喷加湿器
产品简介:
一个机械按键,两个雾化片108KHZ,一路背景灯,两个充电指示灯(充满和充电)
(一)产品功能:
1、上电不工作,长按3秒开关机,不带记忆;
2、双击控制夜灯开关;
3、短按分档切换雾化:
1>雾化片1工作(定时4H);
2>雾化片2工作(定时4H);
3>雾化片1、2一起工作(定时4H);
4>1、2雾化片交替工作(雾化1、2交替时间需参考样机)(定时4H);
5>关机,如果定时的过程中切换雾化档位,时间累计。
(二)产品原理图:

原理图分析:充电电路+升压电路+稳压电路+AD型单片机+灯控电路+两路雾化驱动电路
本方案用到的是杰力科创AD型单片机DLTAP602SC
升压电路的加入保证了不管是电池供电还是有外部电源供电,雾化片的除雾大小一致性;
雾化驱动增加雾化电流检测,避免雾化片长时间工作出现电流差异变化;
电源切换电路,增强外部电源的使用性,有外部电源时,外部电源给电池充电及后端供电,电池不再给后端供电
(三)案例应用
项目采用定时,以防止水用完雾化器干烧,可增加探针做无水检测,防止干烧烧坏雾化片
可增加RGB氛围灯
更多定制可咨询杰力科创相关业务人员
高频雾化加湿器将在后续更新
