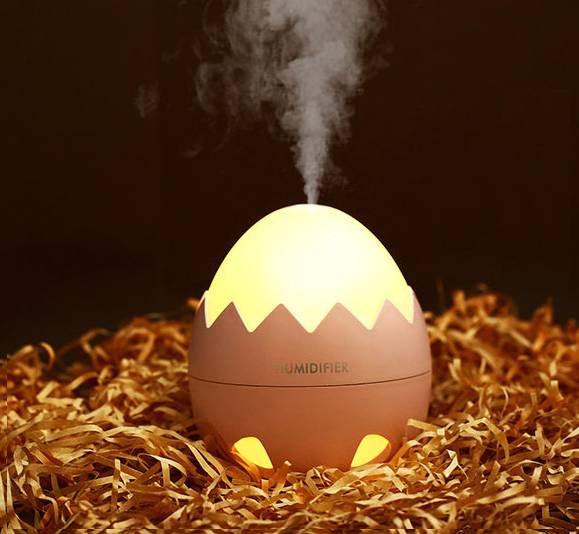

单键触摸加湿器方案

单键触摸加湿器方案

功能需求:

  • 上电默认灯不亮也不喷雾;

  • 短按第一下,灯亮,连续喷雾,延时8小时关机,无水自动关机;

  • 短按第二下,灯亮,间歇喷雾,喷5S停5S,延时12小时关机;

  • 短按第三下,灯关,连续喷雾;

  • 短按第四下,灯关,喷雾也关;

  • 任何工作状态下,长按2S关机。关机状态下再触摸开机,灯亮,连续喷雾;工作状态下,如果检测到无水,5S后关机。无水检测停止工作后,再操作可默认为重新上电。

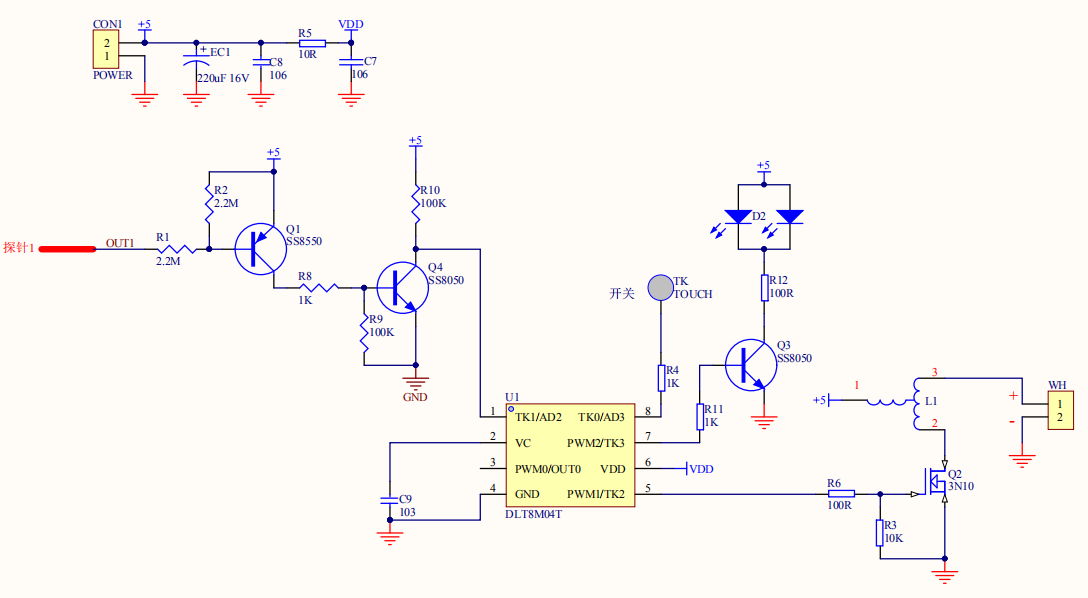

电路原理图:

        杰力科创主控方案选用DLT8M04T触摸芯片,3个脉宽调制(PWM),最多可做4个触摸按键。控制板原理图如下:
