机械两键化妆镜暖手宝方案

机械两键化妆镜暖手宝方案


两个机械按键

6个指示灯

一个NTC

一个5V检测

一个发热片

一路电池电压检测

一路灯



一、产品简介


SW1:装饰灯开关及调光,短按开关灯,长按调光

SW2:加热按键,长按3S开关加热


二、产品功能


指示灯:1.3个蓝灯D1 D2 D3充电指示/放电指示

     2.3个黄灯D4 D5 D6加热指示/电量指示灯100% 60% 30%

MIRCO口充电:充电1A/充电时,D1 D2 D3当前电量指示灯闪烁,其余指示灯常亮

USB口充电:放电2.4A D1 D2 D3蓝灯放电检测100% 60% 30%


化妆灯按键:1. 点按SW1化妆灯亮,长按调光205-100%3秒完成调光)再点按一次关闭,灯不亮,每次开机默认上次亮度(带记忆功能)

暖手宝加热:长按SW2 3秒钟加热开始,黄灯亮同时电量检测100% 60% 30%,再长按3秒关闭加热

优先设置:放电时不能加热,优先放电(如果加热时突然要给手机充电,加热停止)


三、产品原理图


机械两键化妆镜暖手宝方案



原理图分析


电池电压检测检测模块、NTC模块、5V检测模块、单片机


四、案例应用

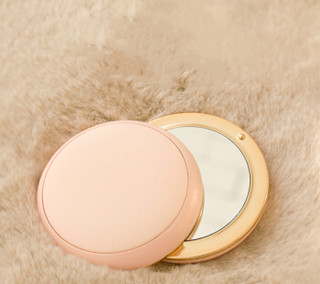

案例为一个化妆镜加暖手宝,后续可将化妆镜增加氛围灯,增加客户体验感,外围添增人体感应,定时等更加贴心功能。

更多制定可联系杰力科创相关业务人员
