WiFi天气钟是一款利用WiFi传输技术通过手机APP(WifiClock)进行控制的具备网络天气预报信息实时更新、本地温湿度侦测、灯光多模式切换调节、万年历及时钟显示等功能的网络推送天气时钟设备。

        深圳市杰力科创电子有限公司的WIFI天气时钟方案基于涂鸦的TYWE3S型号WIFI模块平台,采用DLT8SA15S作为主控MCU开发设计。

WIFI天气时钟方案应用


        功能说明:

        杰力科创WIFI天气时钟方案使用涂鸦的TYWE3S型号WIFI模块,用涂鸦OEM APPWIFI模块产品进行配网,配网和定位城市成功后,WIFI模块获取云端日期时间、天气数据、空气质量数据信息,同时MCU获取这些数据信息进行处理,然后把相关的数据信息传送给数码管驱动板,数码管显示及更新相关数据。

显示内容如下

1、星期、日期、时间;

2、天气状况(晴天、阴天、雨天、雪天);

3、室外温度、室外湿度;

4、室内温度、室内湿度;

5PM2.5浓度值、PM2.5浓度级别显示条,一共10条。

WIFI天气时钟

        其中室内温度、湿度通过板载SHT20数字温湿度传感器将实时数据传送给MCUMCU将数据处理后传送到数码管进行显示,数码管显示的室内温度、室内湿度数据值每隔10秒更新一次。

        该方案有三个触摸按键,分别为SETKEY-KEY+,用于当设备只有通电,但无配网时对日期、时间的设置;



        杰力科创WIFI天气时钟方案设计原理参考如下:

 1. 板载DC-DC电源单元:

1.1、输入DCDC 5V芯片参考用DLT8500,输入DC电压最高24V,板上预留盘外接输入电压,转换后的5V电压供数码管驱动板工作,5V电压预留焊盘;

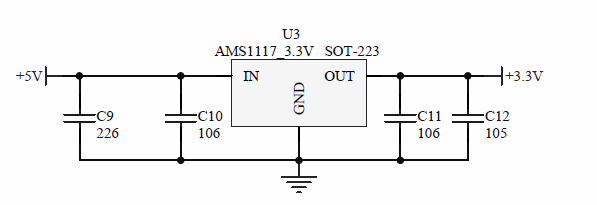

WIFI天气时钟1.2、DC 5V3.3V芯片参考用AMS1117,3.3V电压供WIFI模块及MCU工作。

WIFI天气时钟

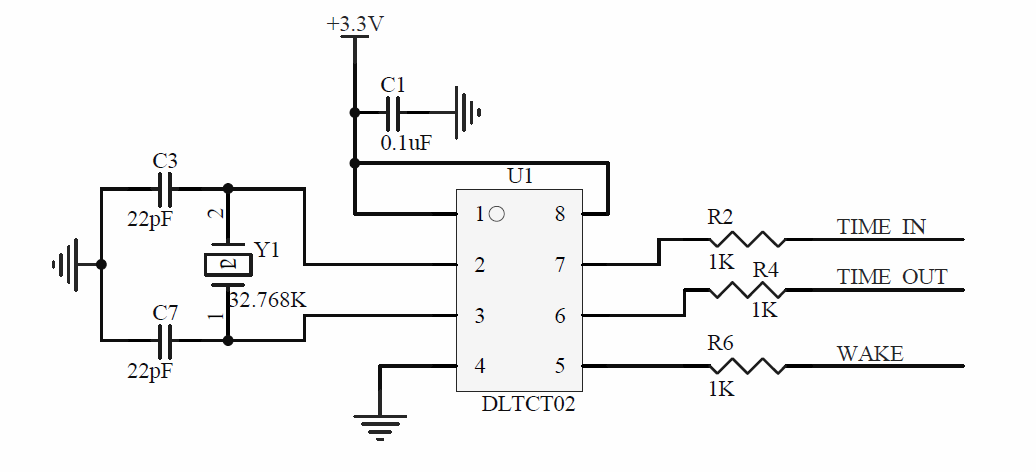

2. MCU部分电路设计,如下:

WIFI天气时钟

WIFI天气时钟
