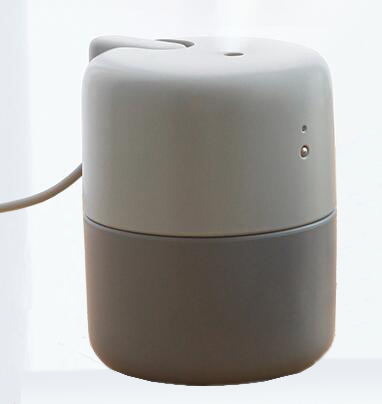

V XX桌面加湿器方案
功能说明:
1. 纳米级雾化,将水雾化成微米水分子
2. 两种喷雾模式可选,开机默认持续喷雾模式;轻触开关切换为间歇喷雾模式
3. 缺水提示,当指示灯呼吸闪烁时加水,或长触开关,关闭电源。
4. 防干烧功能

工作原理解读
桌面加湿器,多采用低功率的超声波雾化设计。该方案选用108KHZ微孔雾化片,通过PWM调节电压输入大小,以此调节雾量。采用探针实现物理防干烧,水位低于探针位置,自动切断电源,杜绝干烧隐患。
主控芯片采用DLT8M04,SOP8封装,5路IO口,可做2路触摸按键输入,3路PWM输出。也可直接触摸金属等导电部件,稳定性和抗干扰能力表现优秀。
参考电路图如下:
