AA级台灯LED触控调光方案


AA级台灯LED触控调光方案

功能需求:

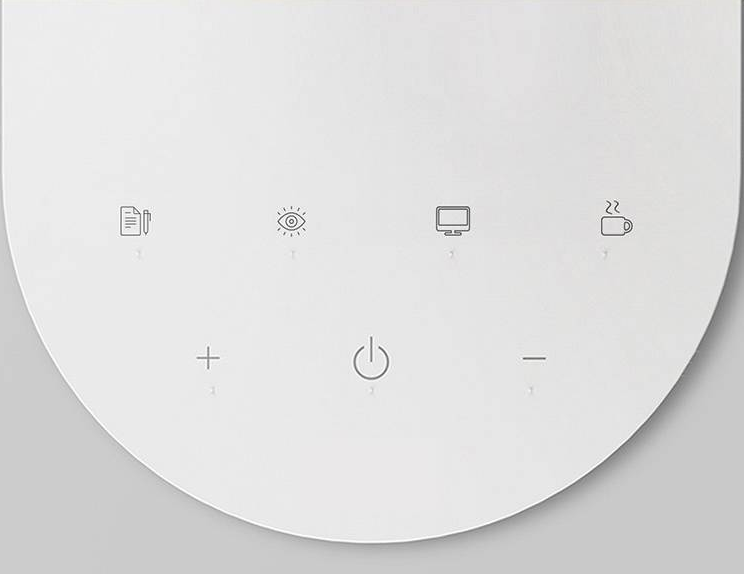

1、7个触摸按键,对应4个照明模式(读写模式、专注模式、延时关灯、休闲模式)和亮度+、亮度-、和开关/色温调节键;

2、读写模式:触摸按键后,指示灯亮,色温4000K,100%亮度;

3、专注模式:触摸按键后,指示灯亮,色温5000K,100%亮度;

4、延时关灯:触摸按键后,指示灯亮,色温3000K,10%亮度,1分钟后自动关闭台灯;在此期间再次触摸,则退出延时关灯模式;

5、休闲模式:触摸按键后,指示灯亮,色温3000K,50%亮度;

6、开关/色温调节键:上电指示灯亮,短按开机,指示灯灭;短按关机,指示灯亮;长按按键,无极调节色温;

7、亮度+:短按按键,可进行9档亮度调节,长按按键,无极调亮度;

8、亮度-:短按按键,可进行9档亮度调节,长按按键,无极调亮度;



电路原理图:

杰力科创主控方案选用DLT8SA15A-SSOP20,内置8K FLASH,6路16位PWM,7路12位ADC,1路通用串行接口 (UART),1路IIC接口。控制板原理图如下:

AA级台灯LED触控调光方案
